普通晶振與低抖動晶振區別在哪？高端電視畫質實測對比
本文實測對比普通晶振 vs 低抖動晶振在高端電視中的表現，幫助工程師與廠商做出更優的晶振選型。
一、普通晶振 vs 低抖動晶振：核心參數與原理差異
普通晶振
- 抖動指標通常 ＞1ps
- 頻率穩定度±20~50ppm
- 信號質量易受干擾、失真
- 適用場景低端顯示設備
低抖動晶振 SCTF方案
- 抖動指標可低至 ＜0.5ps
- 頻率穩定度可達 ±1~2ppm
- 信號質量保障 HDMI 2.1 信號完整性
- 適用場景高端影音、游戲、專業視頻設備
解讀：抖動越小，時鐘越純凈，視頻傳輸越穩定。對于HDMI 2.1這類48Gbps高速接口，低抖動晶振是必要條件而非加分項。

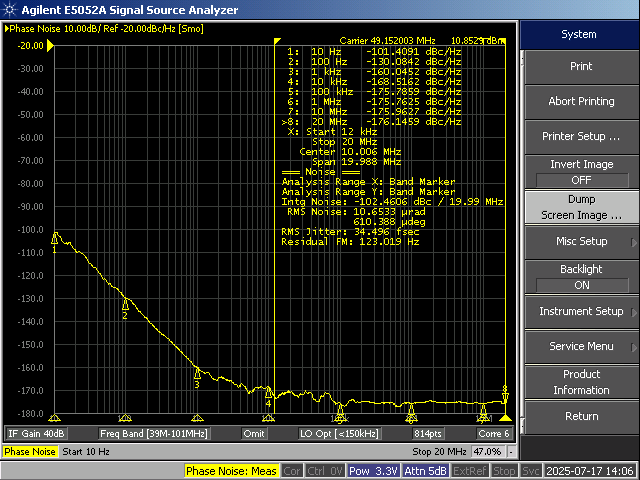

二、高端電視實測：普通晶振 vs 低抖動晶振畫質對比
| 測試維度 | 普通晶振表現 | 低抖動晶振表現 |
|---|---|---|
| 畫面效果 | 高速運動畫面出現撕裂、邊緣模糊、HDR層次丟失 | 畫面干凈銳利，高刷流暢，暗部細節完整 |
| 音畫同步 | 音畫偏移30~80ms，口型對不上 | 同步誤差＜10ms，觀影幾乎無感 |
| 信號穩定性 | 長時間播放偶發黑屏、閃屏、鏈路降速 | 連續72小時無異常，HDMI 2.1信號完整性拉滿 |
實測結論：低抖動晶振是高端電視畫質的核心保障，尤其在8K 60Hz場景下差距不可逆。
三、為什么4K/8K電視必須用低抖動晶振
保障高速傳輸
HDMI 2.1帶寬達48Gbps，時鐘偏差直接導致丟幀、錯幀。低抖動晶振提供純凈時序。
還原真實HDR效果
HDR對亮度、色彩采樣精度極高，低抖動晶振避免灰度斷層與色彩偏移。
支持高刷與VRR
4K 120Hz、8K 60Hz時序精度成倍提升，有效消除撕裂卡頓，游戲更流暢。
結論：4K/8K電視若要滿血輸出，低抖動晶振是必選項，而非可選項。
四、視頻設備如何正確選型低抖動晶振
做好視頻設備晶振選型，可少走彎路、不浪費成本。以下為場景化選型建議：
| 設備類型 | 推薦抖動 | 常見頻率 |
|---|---|---|
| 高端電視 / 顯示器 | ＜0.5ps | 27MHz、54MHz、148.5MHz |
| 4K藍光 / 游戲主機 | ＜1ps | 25MHz、27MHz |
| 專業音視頻設備 | 低相噪音頻專用 | 22.5792MHz、24.576MHz |
| 工業顯示 / 會議設備 | 寬溫-40~105℃ | 工業級穩定性 |
選型要點：優先關注抖動、頻率穩定度、封裝與工作溫度，匹配視頻設備時序方案，兼顧性能與成本。
五、常見問題FAQ
不建議。實測顯示普通晶振在8K 60Hz下會出現丟幀、黑屏、音畫不同步等問題，無法穩定運行。
在4K 120Hz或8K 60Hz場景下差異明顯，尤其在高速運動、HDR暗場細節、VRR動態刷新時，＜0.5ps更純凈。
晶振是時鐘源，直接決定數據采樣時刻的準確性。抖動過大會導致眼圖閉合、誤碼率上升，最終表現為黑屏或閃屏。
六、關于SCTF星通時頻

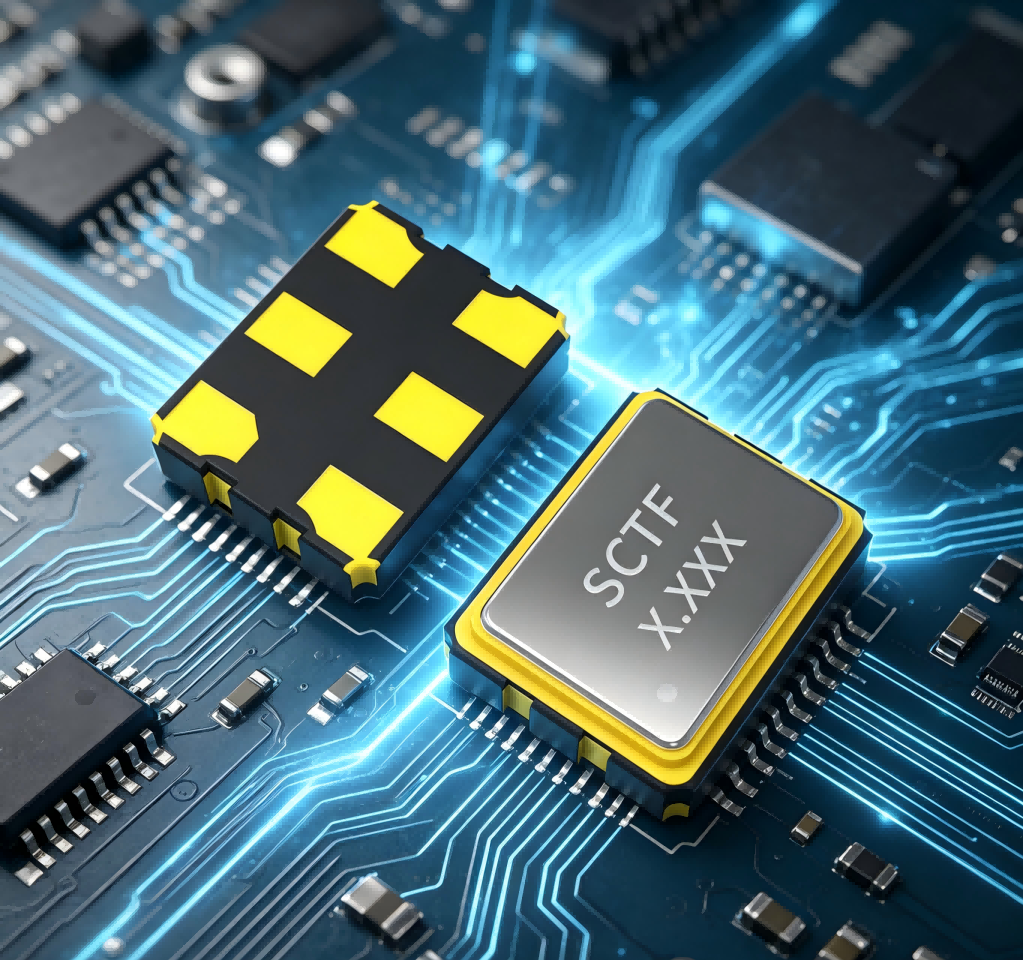

SCTF星通時頻深耕高精度時鐘領域，針對4K/8K視頻設備推出全系列SPXO低抖動晶振：
- 抖動可低至＜0.5ps，遠超HDMI 2.1接口標準要求
- 支持27MHz / 54MHz等視頻專用頻點
- 提供樣品實測 + 測試報告，確保選型即用、批量一致
